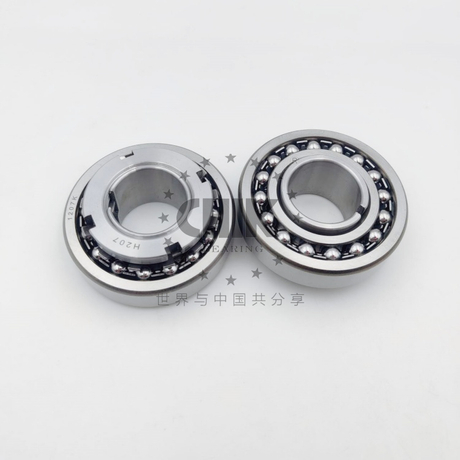

Закрепительные втулки подходят для установки подшипников с коническим отверстием на цилиндрических валах.Закрепительные втулки не требуют дополнительных средств фиксации на валу.
Закрепительные втулки поставляются в комплекте с контргайками и стопорными шайбами.Для больших размеров вместо стопорных шайб используются стопорные скобы.
При диаметре отверстия втулки больше или равном 140 мм конструкции с масляными канавками допускают применение гидравлического способа.
Модель | Размер (мм) | Матчевые подшипники | ГВ сом | |||
| d | d1 | B1 | d2 | Подшипник | ||
H3024 | 120 | 110 | 72 | 145 | 3153124 | 1.93 |
| H3026 | 130 | 115 | 80 | 155 | 3153126 | 2.85 |
| H3028 | 140 | 125 | 82 | 165 | 3153128 | 3.16 |
| H3030 | 150 | 135 | 87 | 180 | 3153130 | 3.89 |
| H3032 | 160 | 140 | 93 | 190 | 3153132 | 5.21 |
| H3034 | 170 | 150 | 101 | 200 | 3153134 | 5.99 |
| H3036 | 180 | 160 | 109 | 210 | 3153136 | 6.83 |
| H3038 | 190 | 170 | 112 | 220 | 3153138 | 7.45 |
| H3040 | 200 | 180 | 120 | 240 | 3153140 | 9.19 |
| H3044 | 220 | 200 | 126 | 260 | 3153144 | 10.3 |
| H3048 | 240 | 220 | 133 | 290 | 3153148 | 13.2 |
| H3052 | 260 | 240 | 145 | 310 | 3153152 | 15.3 |
| H3056 | 280 | 260 | 152 | 330 | 3153156 | 17.7 |
| H3060 | 300 | 280 | 168 | 360 | 3153160 | 22.8 |
| H3064 | 320 | 300 | 171 | 380 | 3153164 | 24.6 |
| H3068 | 340 | 320 | 187 | 400 | 3153168 | 28.7 |
| H3072 | 360 | 340 | 188 | 420 | 3153172 | 30.5 |
| H3076 | 380 | 360 | 193 | 450 | 3153176 | 35.5 |
| H3080 | 400 | 380 | 210 | 470 | 3153180 | 41.5 |
| H3084 | 420 | 400 | 212 | 490 | 3153184 | 43.6 |
| H3088 | 440 | 410 | 228 | 520 | 3153188 | 65.5 |
| H3092 | 460 | 430 | 234 | 540 | 3153192 | 69.4 |
| H3096 | 480 | 450 | 237 | 560 | 3153196 | 73.5 |
| Н30/500 | 500 | 470 | 247 | 580 | 31531/500 | 82.0 |
Добро пожаловать, свяжитесь с нами
bella@chikbearing.com
WhatsApp: +8613864164508
ЧИК ПОДШИПНИК НАБИВКА
1. Полиэтиленовые рукава + Одиночная коробка (с маркировкой) + Картонная коробка;
2.Промышленная упаковка;
3. Дизайн клиента (OEM-сервис).
ДОСТАВКА ПОДШИПНИКОВ ЧИК
1. Небольшое количество, возможна доставка по всему миру: DHL TNT FedEx ARAMEX EMS UPS.это дверь в дверь.
2. Большое количество, возможна доставка по воздуху, по морю, это порт-порт.
ЧИК ПОДШИПНИК Основанная в 2015 году, является профессиональным производителем подшипников, объединяющим исследования, разработки и продажи.Наша основная продукция включает в себя радиальные шарикоподшипники, конические роликоподшипники, сферические роликоподшипники и другие виды высокоточных подшипников. .
ЧИК ПОДШИПНИК имеет новейшие системы измерения и обеспечения качества, используя высококачественное и точное измерительное оборудование.с помощью которого мы проводим все необходимые тесты, чтобы гарантировать высокое качество всей продукции. Каждый производственный процесс также находится в строгом соответствии с системой управления качеством ISO9001, которая эффективно гарантирует точность продукции и стабильность работы.Подшипники CHIK широко применяются в металлургической, горнодобывающей, нефтяной, химической, бумажной и машиностроительной промышленности.
